Projekt kuchni rzut z góry - jak samodzielnie przygotować czytelny plan

Projekt kuchni rzut z góry to praktyczna instrukcja, która pozwala uniknąć kosztownych błędów. Przygotujesz go samodzielnie: zmierz dokładnie pomieszczenie, narysuj obrys w skali, nanieś okna, drzwi i instalacje, a następnie rozmieść meble oraz sprzęty w strefach roboczych. Taki plan pokaże Ci, czy lodówka zmieści się obok zlewu, zanim kupisz płytki.

Po co rysować rzut kuchni?

Kuchnia to pomieszczenie, w którym liczy się każdy centymetr. Rzut z góry ujawnia problemy, których nie zobaczysz w wyobraźni: czy szafka przy drzwiach zdąży się otworzyć, czy okap nie koliduje z oknem, czy wyspa nie blokuje przejścia między lodówką a zlewozmywakiem. Bez projektu kuchni rzut z góry łatwo o pomyłkę na etapie montażu, a poprawki w zabudowie zwykle oznaczają dodatkowe koszty i przesunięty termin. Taki plan przydaje się też w rozmowach z hydraulikiem, elektrykiem i stolarzem. Wystarczy jeden rysunek, żeby wszyscy wiedzieli, gdzie mają poprowadzić instalacje i jak ustawić meble.

Od czego zacząć projekt kuchni rzut z góry?

Najpierw zmierz pomieszczenie. Do rzutu z góry potrzebujesz długości i szerokości każdej ściany oraz odległości od narożników do okien, drzwi i pionów. Zapisz wszystko na kartce, zanim sięgniesz po ołówek. Potem przenieś obrys na papier milimetrowy w skali 1:20. Jeśli używasz komputera, załóż nowy projekt w programie graficznym i ustaw siatkę co 1 cm, albo stwórz wizualizację 3D małej kuchni i pracuj na gotowych modelach. Na tym etapie projekt kuchni rzut z góry wymaga sporo precyzji, ale to inwestycja, która zwraca się w trakcie zakupów i montażu.

Jak zmierzyć kuchnię i co zanotować?

Zacznij od narożnika i mierz każdą ścianę w co najmniej dwóch miejscach: przy podłodze i na wysokości blatu. W bloku z wielkiej płyty ściany bywają krzywe, a różnica 1-2 cm potrafi zepsuć cały plan. Zanotuj szerokość i wysokość okien, odległość parapetu od podłogi, kierunek otwierania drzwi. Zaznacz wszystkie elementy stałe: piony kanalizacyjne, wentylację, komin, rury gazowe, rozdzielnię elektryczną. Zmierz również głębokość wnęk i wysokość skosów, jeśli mieszkasz na poddaszu. Im więcej danych, tym dokładniejszy rzut z góry. Możesz też zrobić zdjęcia każdej ściany z przyłożoną miarką, żeby mieć dowód w razie wątpliwości.

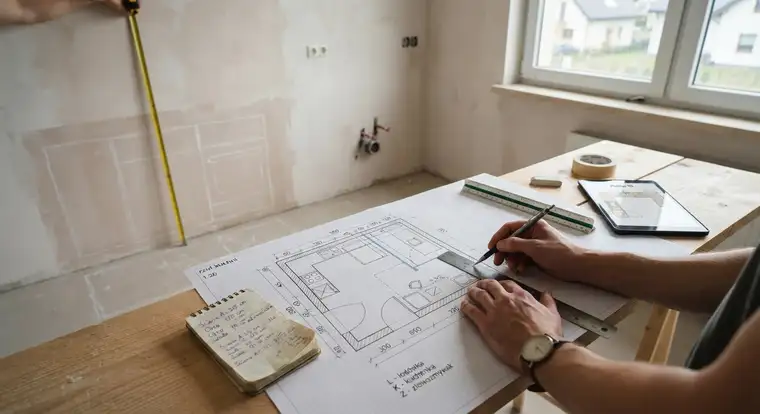

Jak narysować rzut kuchni krok po kroku?

1. Narysuj obrys podłogi w skali. Użyj ołówka, bo na pewno będziesz coś poprawiać. Oznacz grubość ścian, a w nich otwory okienne i drzwiowe. Drzwi narysuj jako łuk, aby pokazać, jak się otwierają.
2. Wpisz wszystkie instalacje: wodne, kanalizacyjne, gazowe i elektryczne. Zaznacz, gdzie w ścianie wychodzą końcówki. Bez tego nie rozplanujesz szafek i sprzętów.
3. Ustaw meble. Na początek narysuj duże elementy: lodówkę, kuchenkę, zlewozmywak, zmywarkę. Potem dodawaj szafki dolne i górne. Używaj prostokątów o rzeczywistych wymiarach, np. szafka 60 cm to w skali 1:20 odcinek 3 cm.
4. Sprawdź odległości między strefami. Między zlewozmywakiem a kuchenką powinno zostać co najmniej 40-50 cm wolnego blatu. Przy lodówce zostaw 5-10 cm na wentylację z tyłu, a przed sprzętami zachowaj wolne przejście.
5. Dopisz wymiary i opisy. Każda linia na rysunku bez wymiaru to zgadywanka dla wykonawcy. Zaznacz też głębokości szafek, bo z rzutu z góry nie widać wysokości, ale szerokość i głębokość muszą być jasne.

Jakie zasady zachować, żeby rzut był czytelny?

Trzymaj się jednej skali na całym planie. Mieszanie skali to najszybszy sposób na chaos. Podpisuj elementy krótko: L - lodówka, K - kuchenka, Z - zlewozmywak. Wyjaśnienie symboli umieść obok rysunku. Jeśli rysujesz ręcznie, pogrubiaj ściany nośne, a cienkimi liniami zaznaczaj meble. Stosuj strzałki do pokazania kierunku otwierania drzwi i okien. Czytelny rzut kuchni to taki, który ktoś inny zrozumie bez Twojego komentarza. Sprawdź, czy z rysunku da się odczytać, gdzie jest okno, a gdzie drzwi, zanim oddasz plan stolarzowi. Warto też porównać, czym wizualizacja 3D kuchni na wymiar a rzut 2D stolarza różnią się w praktyce.

Jakie narzędzia ułatwią ci rysowanie planu?

Najprostszy zestaw to papier milimetrowy, linijka, ekierka, ołówek i gumka. Papier milimetrowy kosztuje kilka złotych i od razu daje siatkę ułatwiającą rysowanie w skali. Jeśli wolisz pracować cyfrowo, sięgnij po darmowy Sweet Home 3D lub internetowy Planner 5D. W tych programach wstawiasz gotowe elementy kuchni z biblioteki, a rzut widzisz od razu w 2D i 3D. Zaawansowani mogą użyć SketchUp Free albo FreeCAD. Uważaj tylko, żeby program nie zwolnił Cię z myślenia: wymiary i ergonomia i tak zależą od Ciebie. Dobrym pomysłem jest też rozłożenie na podłodze taśmy malarskiej w kształcie szafek. Zobaczysz wtedy, czy przejście między blatem a stołem ma odpowiednią szerokość.

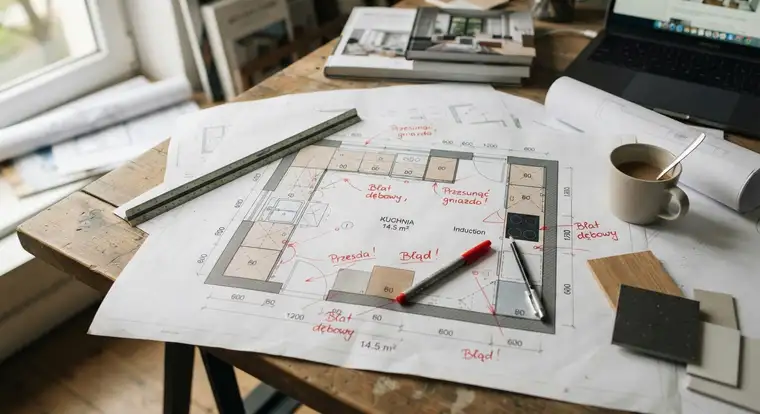

Jakie błędy najczęściej psują plan kuchni?

• Najczęstszy błąd to zmierzenie ściany tylko w jednym miejscu. Zobacz też, jakie są najczęstsze błędy w wizualizacji 3D kuchni, i sprawdź, czy nie popełniasz ich na swoim rysunku.
• Druga pułapka to ignorowanie kierunku otwierania drzwi: jeśli drzwi wejściowe zajmują pół kuchni, meble trzeba ustawić tak, żeby nie blokowały skrzydła.
• Kolejny problem to brak miejsca na okap i przewód wentylacyjny. Na rzucie z góry łatwo narysować okap bez podłączenia, ale w rzeczywistości kanał trzeba gdzieś poprowadzić.
• Między szafką a ścianą zostaw też luz 2-3 cm na listwy i nierówności.
• I nie rysuj szafek większych niż w rzeczywistości, bo później okaże się, że zmywarka nie wchodzi pod blat.

Najczęstsze pytania

Jak narysować projekt kuchni w skali?

Najpierw zmierz ściany, okna, drzwi i instalacje. Wybierz skalę 1:20, czyli 1 cm na rysunku równa się 20 cm w rzeczywistości. Narysuj obrys pomieszczenia na papierze milimetrowym, potem dodawaj otwory i meble prostokątami o wymiarach przeliczonych na centymetry. Na koniec dopisz wszystkie wymiary i opisy, żeby plan był czytelny.

Jakie wymiary kuchni są potrzebne do projektu?

Potrzebujesz długości i szerokości każdej ściany, wysokości pomieszczenia, rozstawów okien i drzwi, odległości od narożników do pionów wodnych, kanalizacyjnych i gazowych. Przyda się też wymiar wnęk, skosów, grubość ścian i kierunek otwierania drzwi. Im dokładniejsze pomiary, tym lepszy projekt. Różnica 1 cm potrafi zmienić cały układ szafek.

Gdzie zrobić darmowy projekt kuchni online?

Darmowe projekty online zrobisz w Sweet Home 3D, Planner 5D albo w polskich konfiguratorach producentów mebli, np. IKEA Home Planner. Większość działa w przeglądarce, pozwala ustawić wymiary pomieszczenia, dodać okna, drzwi i meble. Gotowy rysunek to dopiero początek: musisz jeszcze sprawdzić ergonomię i wymiary rzeczywistych sprzętów.

Jakie są standardowe wymiary szafek kuchennych?

Standardowa szafka dolna ma szerokość 60 cm, głębokość 60 cm i wysokość 85-90 cm bez blatu. Górne szafki mają zwykle 90-100 cm wysokości i 30-40 cm głębokości. Blat ma standardową głębokość 60-65 cm, a wolne odstępy między szafkami wynikają z szerokości sprzętów. Sprawdź wymiary urządzeń przed rysowaniem, bo lodówki i płyty bywają szersze niż typowe moduły.

Czy trzeba mieć projekt kuchni przed remontem?

Zdecydowanie tak, zwłaszcza jeśli planujesz nowe instalacje lub meble na wymiar. Bez projektu ryzykujesz nieodpowiednie rozmieszczenie gniazdek, wody i gazu. Wystarczy prosty rzut kuchni, żeby uniknąć kosztownych poprawek. Nawet jeśli remont prowadzi ekipa, pokaż jej plan z wymiarami, a wykonawcy szybciej i dokładniej wywiążą się z zadania.

Jak zaprojektować małą kuchnię, żeby była funkcjonalna?

W małej kuchni ustaw szafki w kształcie litery L lub w jednej linii, żeby zyskać miejsce na swobodne przejście. Zlewozmywak umieść między lodówką a kuchenką, zachowując blat roboczy o szerokości co najmniej 40 cm. Wybieraj sprzęty o mniejszej głębokości, np. lodówkę 50 cm zamiast 60 cm. Rzut z góry narysowany w skali pokaże, czy wyspa albo stół w ogóle mają szansę się zmieścić. Jeśli planujesz wyspę, sprawdź, kiedy warto zamówić wizualizację 3D kuchni z wyspą, zanim podejmiesz decyzję o zakupie mebli.
